کابینت شبکه دیواری: انواع، راهنمای انتخاب و مقایسه

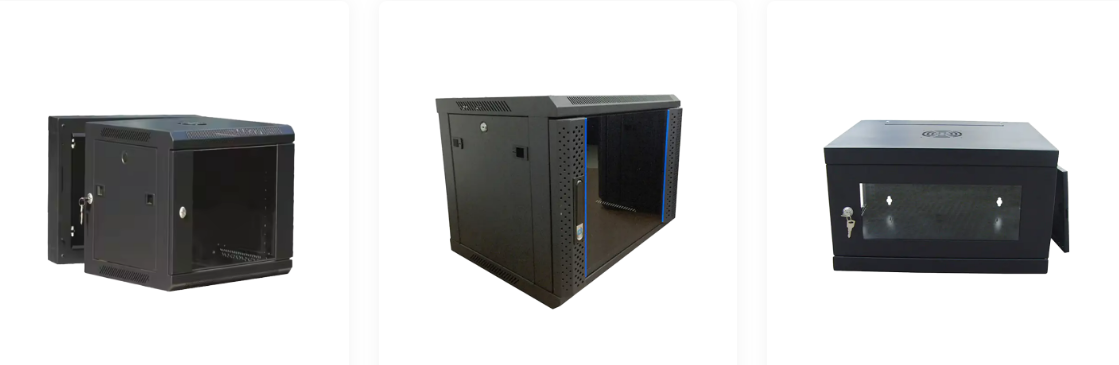

انواع و ویژگی های رایج

کابینت های شبکه پایه دیواری به طور کلی بر اساس پیکربندی درب و عمق محفظه طبقه بندی می شوند، که هر دو بر دسترسی تجهیزات، تهویه و میزان شلی کابل کشی کابینت تأثیر می گذارد. انتخاب نوع مناسب بستگی به تعداد دفعات دسترسی به کابینت و میزان تجهیزات مورد نیاز آن دارد.

مواد درب یکی دیگر از ویژگی های متمایز است، با درب های شیشه ای که معمولاً در مواردی که نظارت بصری چراغ های وضعیت تجهیزات مفید است استفاده می شود، و درب های فلزی سوراخ دار یا جامد در جایی که جریان هوا یا امنیت فیزیکی اولویت بالاتری دارد استفاده می شود. عمق کابینت نیز به میزان قابل توجهی متفاوت است، زیرا کابینت‌های کم عمق با سوئیچ‌ها و پچ‌پنل‌ها مطابقت دارند، در حالی که کابینت‌های عمیق‌تر برای قرار دادن سرورها، واحدهای UPS یا تجهیزاتی با کابل‌های عقب و منابع تغذیه که بیشتر به عقب باز می‌شوند، مورد نیاز است.

ساختار و اصل کار

یک کابینت شبکه دیواری با ترکیب یک قاب فولادی یا آلومینیومی ثابت، ریل‌های نصب استاندارد 19 اینچی و یک محفظه قابل قفل برای نگه داشتن تجهیزات شبکه در ارتفاع تعیین‌شده از کف، در حالی که جریان هوا و مسیر کابل را در یک فضای محدود مدیریت می‌کند، کار می‌کند. عناصر ساختاری طوری طراحی شده اند که با هم کار کنند تا تجهیزات حتی در یک حجم نسبتاً کوچک محفظه منظم، خنک و محافظت شوند.

ظرفیت کابینت به طور کلی در واحدهای رک یا U توصیف می‌شود، با اندازه‌های معمول پایه‌های دیواری از حدود 4U برای نصب‌های بسیار فشرده تا 15U یا بیشتر برای کابینت‌هایی که از چندین دستگاه فعال و پچ پنل پشتیبانی می‌کنند. از آنجایی که کابینت‌های دیواری حجم داخلی کمتری نسبت به قفسه‌های روی زمین دارند، مدیریت حرارتی یک طرح مهم‌تر است، به همین دلیل است که منافذ تهویه، تجهیزات نصب فن و عمق کابینت باید با بار حرارتی مورد انتظار تجهیزات قبل از نصب مطابقت داده شود.

سناریوهای کاربردی و معیارهای انتخاب

کابینت‌های شبکه پایه دیواری در سراسر دفاتر سازمانی، مراکز حمل‌ونقل عمومی، اماکن تجاری، نقاط توزیع شبکه و کمدهای شبکه‌های مسکونی اعمال می‌شوند، که انتخاب عمدتاً بر اساس تعداد و نوع دستگاه‌هایی که قرار است قرار می‌گیرند، فضای دیوار موجود، و تعداد دفعات مورد نیاز برای دسترسی به کابینت بستگی دارد. دریافت درست این عوامل در مرحله مشخصات، از مشکلات بعدی مانند سرمایش ناکافی یا فضای ناکافی مدیریت کابل جلوگیری می کند.

ظرفیت U اغلب نقطه شروع برای انتخاب است، زیرا مستقیماً تعیین می کند که یک کابینت چند سوئیچ، پچ پنل و سایر دستگاه های رک را می تواند نگه دارد، در حالی که فضایی را برای توسعه آینده باقی می گذارد. نمودار خطی زیر یک الگوی کلی و معرف از چگونگی ارتباط ظرفیت کابینت مورد نیاز با پیچیدگی شبکه با افزایش تعداد دستگاه‌های متصل در یک سایت را نشان می‌دهد، که زمانی مفید است که یک کابینت پایه دیواری برای نصب جدید یا در حال گسترش ایجاد شود.

قبل از بررسی نمودار، توجه داشته باشید که نیازهای ظرفیت واقعی بر اساس طراحی سایت، نوع تجهیزات و افزونگی برنامه ریزی شده متفاوت است، بنابراین خط نشان داده شده نشان دهنده یک الگوی برنامه ریزی کلی است نه یک فرمول ثابت. محور افقی تعداد فزاینده ای از دستگاه های شبکه متصل در یک سایت را نشان می دهد، از یک شعبه کوچک تا یک طبقه اداری توزیع شده بزرگتر، در حالی که محور عمودی نشان دهنده روند کلی در ظرفیت U کابینت توصیه شده با افزایش تعداد دستگاه است. این خط نشان می‌دهد که چرا سایت‌های بسیار کوچک اغلب می‌توانند توسط کابینت‌های جمع و جور ارائه شوند، در حالی که مکان‌هایی با نیازهای اتصال متراکم‌تر معمولاً قبل از اینکه کابینت از نظر فیزیکی پر شود، نیاز به افزایش ظرفیت دارند.

روند صعودی خط منعکس کننده رابطه کلی بین تراکم دستگاه و نیازهای ظرفیت کابینت است، اما منحنی کاملاً خطی نیست، زیرا ظرفیت توصیه شده تا حدودی با حرکت یک سایت از یک شعبه کوچک به سمت یک طبقه اداری متراکم تر با اندازه متوسط، افزایش می یابد. این به این دلیل است که سایت‌های متراکم‌تر معمولاً نه تنها سوئیچ‌های بیشتر، بلکه پچ‌پنل‌های بیشتر، لوازم جانبی مدیریت کابل و گاهی اوقات واحدهای UPS کوچک را اضافه می‌کنند که همگی سریع‌تر از آنچه تعداد دستگاه‌ها به تنهایی نشان می‌دهد، فضای U را مصرف می‌کنند. یک دفتر شعبه کوچک با تعداد انگشت شماری از ایستگاه های کاری اغلب می تواند با یک کابینت جمع و جور 6U تا 9U به راحتی مورد استفاده قرار گیرد، در حالی که یک طبقه اداری با اندازه متوسط ​​با دستگاه های متصل به مراتب بیشتر و چندین وصله پنل معمولاً از ارتقای پیکربندی 12U تا 15U یا بزرگتر سود می برد. برنامه ریزی برای رشد کوتاه مدت دلیلی عملی برای انتخاب کابینت با مقداری ظرفیت اضافی U به جای اندازه گیری دقیق به تعداد دستگاه های فعلی است، زیرا مقاوم سازی کابینت بزرگتر بعداً مخل تر از نصب ظرفیت کافی از همان ابتدا است. همچنین ارزش فضای U مصرف شده توسط لوازم جانبی مدیریت کابل و هر واحد فن برنامه ریزی شده را دارد، زیرا اینها ظرفیت موثر موجود برای تجهیزات فعال را کاهش می دهند. سایت‌هایی که توسعه سریع را پیش‌بینی می‌کنند، مانند توسعه‌های تجاری جدید یا دفاتر سازمانی در حال رشد، عموماً با برنامه‌ریزی در انتهای بالاتر محدوده توصیه‌شده در این روند، بهتر مورد استفاده قرار می‌گیرند. این نوع گفتگوی برنامه‌ریزی ظرفیت یکی از رایج‌ترین بحث‌ها بین یکپارچه‌کننده‌های فناوری اطلاعات و سازنده یا تامین‌کننده کابینت شبکه‌های دیواری در طول مرحله مشخصات یک پروژه است.

مقایسه دقیق پایه دیواری و کابینت های روی زمین

کابینت های شبکه پایه دیواری و زمینی، هدف کلی یکسانی از مسکن و حفاظت از تجهیزات نصب قفسه ای دارند، اما از نظر ظرفیت، ردپا و مناسب بودن برای انواع سایت ها تفاوت معناداری دارند. درک این تفاوت‌ها به خریداران کمک می‌کند تا از تعیین یک کابینت روی زمین یا یک واحد نصب دیواری بزرگ برای یک سایت خاص اجتناب کنند.

فراتر از نوع کابینت کلی، عملکرد خنک کننده در پیکربندی های مختلف درب و تهویه عامل دیگری است که ارزش مقایسه مستقیم دارد، زیرا بر قابلیت اطمینان تجهیزات در فضاهای بسته تأثیر می گذارد. نقشه حرارتی زیر یک مقایسه کلی و گویا از عملکرد نسبی جریان هوا در سه نوع درب معمولی و سه پیکربندی تهویه، بر اساس اصول مهندسی عمومی به جای مجموعه داده‌های آزمایشی خاص را ارائه می‌دهد.

قبل از بررسی نقشه حرارتی، شایان ذکر است که عملکرد حرارتی واقعی به گرمای خروجی تجهیزات، دمای محیط اتاق و شرایط نصب بستگی دارد، بنابراین شبکه زیر باید به‌عنوان یک مقایسه نسبی کلی به جای مشخصات خنک‌کننده تضمین شده برای هر نصب خاص خوانده شود. این شبکه درهای فلزی جامد، درهای فلزی سوراخ‌دار و درهای شیشه‌ای سکوریت شده را در تهویه غیرفعال، تهویه تک فن و تهویه به کمک دو فن مقایسه می‌کند، که سایه‌های تیره‌تر نشان دهنده عملکرد جریان هوای نسبی قوی‌تر در این ترکیب است.

الگوی کلی نشان داده شده در شبکه این است که درهای فلزی سوراخ دار به طور مداوم قوی ترین عملکرد جریان هوای نسبی را در هر سه پیکربندی تهویه ارائه می دهند، زیرا الگوی سوراخ اجازه تبادل مداوم هوای غیرفعال را حتی قبل از افزودن هر فن می دهد. درب‌های فلزی جامد و شیشه‌های سکوریت عملکرد نسبی مشابهی با یکدیگر نشان می‌دهند، زیرا هر دو جریان هوای غیرفعال را به هر دهانه دریچه اختصاصی که در قاب کابینت تعبیه شده است محدود می‌کنند تا خود در. حرکت از تهویه غیرفعال به یک فن منفرد، بهبود قابل توجهی را در هر نوع در ایجاد می‌کند، که نشان‌دهنده میزان جریان هوای فعال در مقایسه با تکیه بر همرفت طبیعی به تنهایی در کابینت دیواری بسته است. افزودن یک فن دوم بهبود بیشتر اما نسبتاً کمتری را ایجاد می‌کند، که نشان می‌دهد زمانی که جریان هوا دیگر عامل محدودکننده اولیه نیست و بار گرمایی خود متغیر مرتبط‌تر می‌شود، بازده کاهش می‌یابد. برای کابینت هایی که دارای تجهیزات با خروجی حرارت بالاتر هستند، مانند چندین کلید فعال یا یک یو پی اس کوچک، جفت کردن یک درب سوراخ دار با حداقل کمک تک فن، یک نقطه شروع کلی معقول بر اساس این مقایسه است. برای نصب‌هایی که گرمای خروجی کمتری دارند، مانند یک پچ پانل کوچک و یک کلید، تهویه غیرفعال با درب جامد یا شیشه‌ای اغلب کافی است، به همین دلیل است که نوع درب باید در کنار بار مورد انتظار تجهیزات انتخاب شود و نه تنها با ترجیحات زیبایی شناختی. این نوع مقایسه جریان هوا و نوع درب، هنگام کار با یک سازنده کابینت شبکه پایه دیواری برای نهایی کردن مشخصات یک نصب حساس به حرارت، یک بحث کاربردی است. دمای محیط اتاق و محل قرارگیری کابینت، مانند نزدیکی به نور مستقیم خورشید یا سایر منابع گرما، نیز باید در کنار پیکربندی درب و خود فن در نظر گرفته شود.

روندهای صنعت در بخش های کاربردی

تقاضا برای کابینت‌های شبکه دیواری فراتر از استفاده سنتی اداری سازمانی گسترش یافته است زیرا بخش‌های بیشتری از ذخیره‌سازی تجهیزات ساختاریافته و بسته برای زیرساخت‌های شبکه و شارژ استفاده می‌کنند. نمودار ستونی گروه‌بندی‌شده زیر یک مقایسه کلی و گویا از رشد تقاضای نسبی در چهار بخش کاربردی در یک دوره چند ساله اخیر را ارائه می‌کند که بر اساس مشاهدات کلی صنعت به جای مجموعه داده‌های اندازه‌گیری شده خاص است.

قبل از بررسی نمودار، باید آن را به عنوان یک تصویر جهت گیری کلی خواند تا یک آمار دقیق، زیرا الگوهای رشد به طور قابل توجهی بسته به منطقه و بخش بازار متفاوت است. چهار بخش با هم مقایسه می‌شوند: دفتر شرکت، مراکز حمل‌ونقل عمومی، اماکن تجاری و خرده‌فروشی، و تأسیسات مسکونی، که هر کدام با دو ستون گروه‌بندی شده نشان‌دهنده یک شاخص تقاضای نسبی در زمان قبلی و جدیدتر نشان داده شده‌اند.

بخش اداری سازمانی بالاترین شاخص تقاضای کلی را در هر دو دوره نشان می‌دهد، که با موقعیت آن به عنوان برنامه اصلی سنتی برای کابینت‌های شبکه دیواری سازگار است، اگرچه رشد نسبی آن بین دوره‌ها در مقایسه با سه بخش دیگر متوسط‌تر است. مراکز حمل‌ونقل عمومی یکی از افزایش‌های نسبی بزرگ‌تر را بین دوره قبلی و اخیر نشان می‌دهند، که با سرمایه‌گذاری زیرساخت‌های گسترده‌تر در اتصال در سطح ایستگاه، سیستم‌های اطلاعات مسافران و شبکه‌های نظارتی که نیاز به محفظه‌های تجهیزات پراکنده و کارآمد دارد، همسو است. مکان‌های تجاری و خرده‌فروشی الگوی رشد مشابهی را نشان می‌دهند، که منعکس‌کننده افزایش پذیرش سیستم‌های نقطه‌فروش شبکه‌ای، اتصال در فروشگاه و تجهیزات امنیتی است که از یک محفظه فشرده و دیواری به جای اتاق تجهیزات اختصاصی بهره می‌برند. بخش مسکونی از کوچک‌ترین پایه چهار بخش شروع می‌شود، اما افزایش نسبتاً معنی‌داری را نشان می‌دهد، که با پیچیدگی رو به رشد شبکه خانگی سازگار است، زیرا خانواده‌های بیشتری از دستگاه‌های متصل متعدد، سیستم‌های خانه هوشمند و تنظیمات اداری خانگی استفاده می‌کنند که از کابل‌کشی سازمان‌یافته و محصور بهره می‌برند. روی هم رفته، این الگو نشان می‌دهد که در حالی که دفتر سازمانی بزرگترین بخش برنامه به صورت مطلق باقی می‌ماند، سریع‌ترین رشد نسبی در بخش‌های حمل‌ونقل، تجاری و مسکونی رخ می‌دهد و دامنه محیط‌هایی را که کابینت‌های دیواری مشخص شده‌اند، گسترش می‌دهد. این تنوع یکی از دلایلی است که سازندگان به طور فزاینده ای گزینه های پیکربندی OEM و ODM را ارائه می دهند، زیرا مشتریان حمل و نقل، تجاری و مسکونی اغلب نیازهای متفاوتی برای سبک درب، نوع قفل و زیبایی کابینت در مقایسه با نصب اداری استاندارد سازمانی دارند. برای شرکت‌هایی که به بخش‌های مختلف خدمات ارائه می‌کنند، این روند همچنین به ارزش یک خط محصول انعطاف‌پذیر اشاره می‌کند که می‌تواند برای سناریوهای مختلف به جای یک طراحی کابینت ثابت پیکربندی شود.

این نوع رویکرد منعطف و سناریو محور برای نحوه قرار دادن خطوط تولید کابینت های دیواری توسط سازندگان جدیدتر اهمیت دارد. Ningbo Cixi Communication Technology Co., Ltd. که در فوریه 2024 تاسیس شد و در شهر نینگبو، استان ژجیانگ مستقر است، بر طراحی، تحقیق و توسعه، تولید و تجارت کابینت های شبکه و کابینت های شارژ تمرکز دارد و راه حل های یک مرحله ای برای زیرساخت تجهیزات ارتباطی ارائه می دهد. به عنوان یک تولید کننده کابینت شبکه نصب شده روی دیوار OEM حرفه ای و شرکت کابینت شبکه ODM پایه دیواری، این کسب و کار با یک تیم طراحی داخلی برای پشتیبانی از نیازهای پیکربندی در مراکز داده شبکه، دفاتر سازمانی، هاب های حمل و نقل عمومی، اماکن تجاری و اقامتگاه های شخصی کار می کند که منعکس کننده همان طیف گسترده ای از بخش های کاربردی است که در بالا توضیح داده شد. این شرکت بر ایمنی محصول در کنار تمرکز مداوم بر هوشمندی و سهولت کار به عنوان بخشی از رویکرد توسعه محصول خود تأکید می کند.

راهنمای تعمیر و نگهداری برای عملیات طولانی مدت قابل اعتماد

بازرسی معمول باعث می شود کابینت شبکه نصب شده روی دیوار عملکرد قابل اعتمادی داشته باشد، به ویژه با توجه به مدیریت حرارتی، یکپارچگی نصب دیوار و سازماندهی کابل، که اگر در طول سال ها سرویس مداوم کنترل نشود، همه آنها به تدریج تخریب می شوند.

1. براکت ها و بست های دیواری را به طور دوره ای بررسی کنید تا مطمئن شوید که ایمن هستند، به ویژه در کابینت هایی که بار تجهیزات سنگین تری دارند.
2. منافذ تهویه و فیلترهای فن را به طور منظم تمیز کنید تا از تجمع گرد و غبار از محدود کردن جریان هوا و افزایش دمای داخلی جلوگیری کنید.
3. عملکرد فن را، در صورت نصب، بررسی کنید تا ادامه عملکرد را تأیید کنید، زیرا فن خراب می‌تواند تا زمانی که مشکلات مربوط به دما ظاهر نشود، مورد توجه قرار نگیرد.
4. مسیریابی مدیریت کابل را به صورت دوره ای بررسی کنید تا از ازدحام بیش از حد جلوگیری کنید، که می تواند جریان هوا را محدود کند و حرکت، اضافه کردن یا تغییرات آینده را دشوارتر کند.
5. برای حفظ کنترل دسترسی فیزیکی در نظر گرفته شده، اطمینان حاصل کنید که قفل‌ها و لولاهای درب در شرایط خوبی کار می‌کنند.
6. دمای کابینت داخلی را در صورت امکان، به ویژه در کابینت هایی با تهویه غیرفعال محدود، کنترل کنید تا زودتر مشکلات حرارتی در حال توسعه را پیدا کنید.

نگه‌داشتن گزارش تعمیر و نگهداری ساده برای کابینت‌ها در یک مجموعه سایت توزیع‌شده، به‌ویژه برای هاب‌های حمل‌ونقل و استقرار تجاری چندمکانی، برنامه‌ریزی برای جایگزینی فعال فن یا گشتاور مجدد براکت را قبل از اینکه خرابی بر زمان کارکرد شبکه تأثیر بگذارد، آسان‌تر می‌کند. از آنجایی که کابینت‌های دیواری اغلب در مکان‌هایی که کمتر از یک اتاق سرور مرکزی بازدید می‌شود نصب می‌شوند، ایجاد یک روال بازرسی برنامه‌ریزی شده معمولاً مؤثرتر از تکیه بر زنگ‌های تجهیزات به تنهایی برای علامت‌گذاری یک مشکل در حال توسعه است.
